Vibro-AM vapaasti seisova teräsjousivaimennin

Vibro-AM- Vapaasti seisova jousikiinnikke

Vibro-AM- Vapaasti seisova jousikiinnikke 640×640

Vibro-AM: Vapaasti seisova jousikiinnikke

0 out of 5

( Tuotearvioita ei vielä ole. )

Jousikiinnike, joka soveltuu matalataajuiseen tärinänhallintaan. Sen pohjassa on joustava profiili, joka tarjoaa paremman eristystehokkuuden korkeilla taajuuksilla.

TYPE	*LOAD RANGE (kp)**
Vibro-AM 25	25
Vibro-AM 50	50
Vibro-AM 100	100
Vibro-AM 150	150

Tuotetunnus (SKU): Ei saatavilla/-tietoa

Malli	Vibro-AM 25kp Vibro-AM 50kp Vibro-AM 100kp Vibro-AM 150kp Poista

Näytä ostoskori

Valitse toimituskohde

Add to wishlist

Kuvaus
Lisätiedot
Arviot (0)
Tiedostot

Kuvaus

Vibro-AM: Vapaasti seisova jousikiinnikke

KUVAUS

Soveltuu matalataajuiseen tärinänhallintaan
MATALAN TAAJUUDEN TÄRINÄNHALLINTAJOUSIKIINNITYS
HELPPO ASENTAA

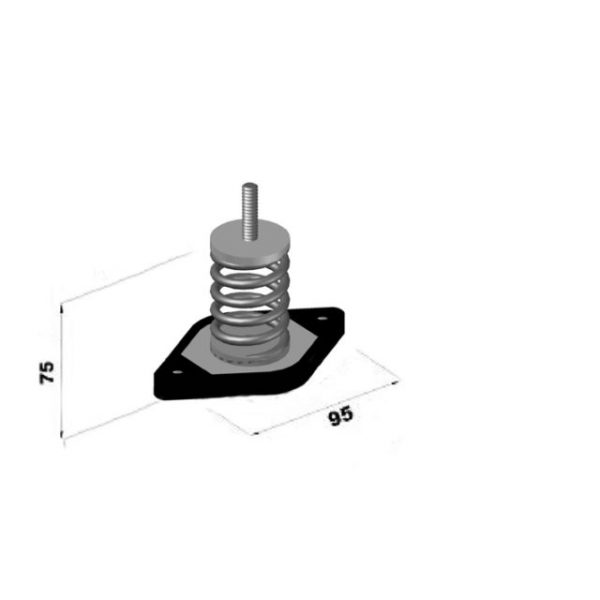

Tärinänvaimennusjousikiinnikkeillä Vibro-AM: n pohjassa on riittävän paksu metallilevy ja erityinen elastinen profiili, joka kestää ulkoolosuhteita ja tarjoaa siten paremman eristystehon korkeilla taajuuksilla. Sekä metallilevyssä että elastisessa profiilissa on kaksi reikää jousikiinnityksen pohjassa läpipultteilla kiinnittämistä varten. Jousikiinnityksen yläosassa on M8 -pultti niiden säätämiseksi koneeseen. Jousi täyttää ISO EN 10270 -vaatimukset.

KÄYTTÖ

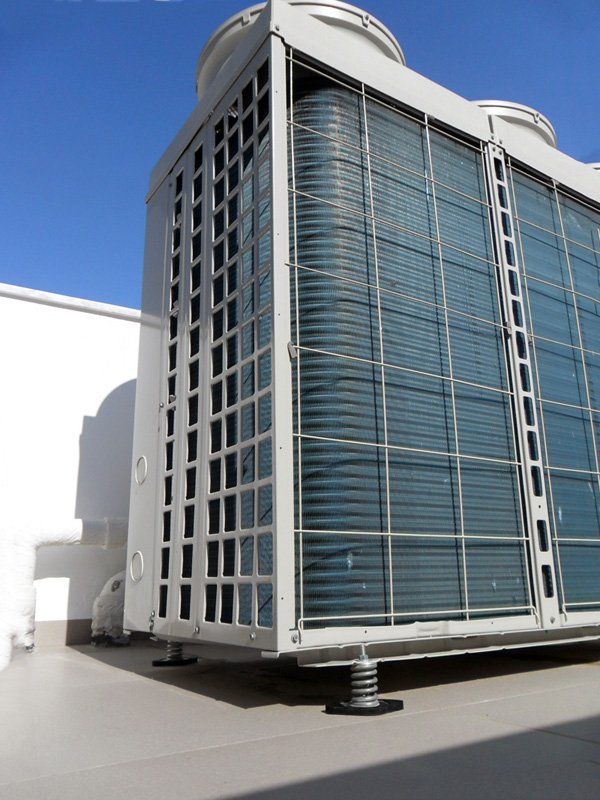

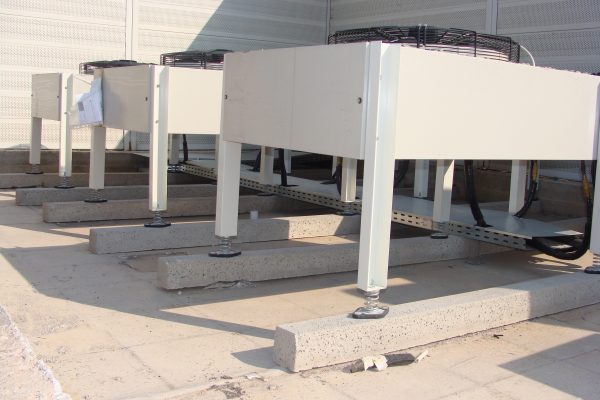

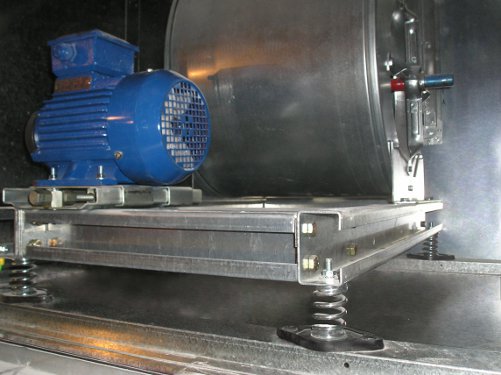

Tärinää estävät jousikiinnikkeet Vibro-AM: ää käytetään matalataajuisen tärinän hallintaan (hidas kierros 400 r / min ylöspäin), kuten kompressorit, kaksitahtimoottorit, jäähdyttimet, ilmankäsittelykoneet jne.

DYNAAMISET OMINAISUUDET

Taipuma: 25 mm* (maksimikuormalla)
Luonnollinen taajuus: 3 Hz (maksimikuormalla)

*Saatavana myös 50 mm: n taipumalla

ASENNUS

Paikanna jokainen jousieriste paikalleen käyttämällä värikoodattuja jousia tai merkintöjä
Vie ylempi ruuvi M8 asennuskiinnikkeen asianmukaisen reiän läpi. Kiristä ylämutteri laitteen jalustaan kiinnittääksesi sen M8 -pultilla.
Jos sinun on jatkettava vaaitussäätöä, käytä kahta pulttia <8 ja metallialuslevyä. kierrä alempaa mutteria myötäpäivään kahteen kierrokseen kussakin jousieristimessä. Jatka näin, kunnes saavutat vaaditun tason.
Kierrä Vibro-AM niin paljon kuin on tarpeen varmistaaksesi, että jousieristimen kiinnitysreiät ovat käytettävissä laitteeseen asennuksen jälkeen. Jos tämä ei ole mahdollista, voit kiinnittää tärinänvaimentimen alustan kahdella sopivalla ruuvilla M8.
Muussa tapauksessa käytä kahta alareunassa olevaa reikää (∅8 mm) kiinnittääksesi eristimen läpivientipultteilla metallirungon alle.
